Detector De Flama Multi-Espectro Dual IR/UV, Tecnología Avanzada, Acero Inoxidable, Entradas 2×3/4″ NPT, Certificaciones FM, cFM Clase I, División 1, Grupos A,B,C,D. Clase II División 1 Grupos E,F,G, Clase III

Detector de flama con tecnología dual UV/IR; cono de visión de 90° horizontal; carcasa fabricada en aluminio (libre de cobre) con (2) entradas de ¾” tipo NPT; salida 4-20 mA, relevadores y protocolo ModBus RS-485; Clasificación FM para Clase I, División 1 & 2, Grupos B, C, D; Clase II, División 1 & 2, Grupos E, F, G; Clase III; rango de temperatura estándar de -40° a 85°C; peso de 1,6 kg (3,6 lb).

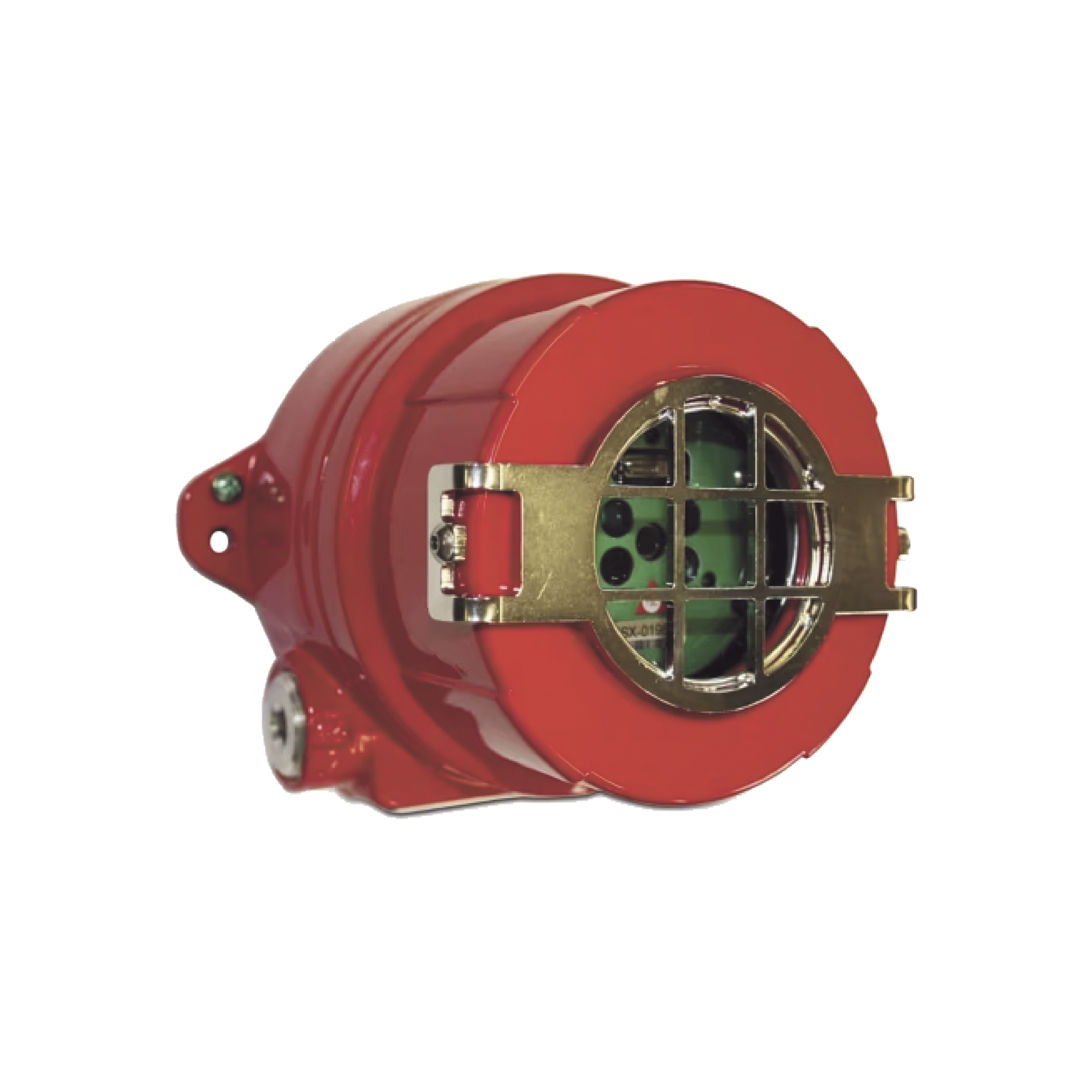

El detector FS20X, integrante de la línea de detectores de llamas eletroópticos FSX, representa un enorme avance en la integración de tecnologías de detección de los espectros infrarrojo y ultravioleta.

Detector de flama con tecnología dual UV/IR; cono de visión de 90° horizontal; carcasa fabricada en aluminio libre de cobre con (2) entradas de ¾” tipo NPT; salida 4-20 mA, relevadores y protocolo ModBus RS-485; Clasificación FM para Clase I, División 1 & 2, Grupos B, C, D; Clase II, División 1 & 2, Grupos E, F, G; Clase III; rango de temperatura estándar de -40° a 85°C; tipo de carcasa IP66, 4X y NEMA 4; con rango de sensibilidad configurable: Muy alta (60 m.), Alta (45 m.), Media (30 m.) y Baja (15 m.), seleccionable con interruptor; tiempo de respuesta de 3 a 5 segundos para un fuego causado por n-heptano de 0,1 m² (1 pie cuadrado) a 30 m. (100 pies); con sensibilidad espectral Ultravioleta: 185 – 260 nanómetros; Visible: 400 – 700 nanómetros; Banda infrarroja cercana: 0,7 – 1,1 micrómetros; Infrarrojo de banda ancha: 1,1 – 3,5 micrómetros; salida analógica de 0 a 20 mA escalonada e indicaciones visuales por medio de LEDs: LED verde para Alimentación, LED rojo para indicación de Alarma y LED amarillo para indicación de Fallo; intervalo de humedad: humedad relativa del 5 al 98%, sin condensación; peso de 1,6 kg (3,6 lb).

Características:

• Infrarrojo WideBand IR™ patentado* combinado con ultravioleta
• Límite de detección de más de 200 pies a un incendio causado por heptano de 1 pie cuadrado
• Análisis Electronic Frequency Analysis™ patentado*
• Sensor del espectro visible para una óptima eliminación de falsas alarmas
• Sensibilidades de detección seleccionables
• Cono de visión 100 % completo de 90 grados ciego a la luz solar
• Microprocesadores duales para un desempeño confiable
• Reloj en tiempo real para obtener la hora exacta de los eventos
• FirePic™: Almacenamiento de datos de hasta 6 eventos anteriores a un incendio
• Registro de eventos: Hasta 200 eventos con marca de fecha y hora
• Comunicación mediante ModBus RS-485 incorporada
• Salida analógica de 4 a 20 mA no aislada incorporada (con selección de emisor o receptor)
• Relés de verificación de alarma, falla e incendio
• Autodiagnóstico electrónico y de recorrido óptico automático
• El intervalo de temperatura de funcionamiento más amplio
• Módulo de componentes electrónicos patentado* para la protección de componentes con terminaciones enchufables para fácil instalación en el campo
• Dos entradas para conductos NPT de ¾” O 25 mm
• Bajo consumo de energía
• Alta inmunidad contra la interferencia de radiofrecuencia (RFI) y electromagnética (EMI)
• Con aprobación de FM
• Requiere montaje giratorio acero inoxidable SM4 (no incluido)

Beneficios

• Detecta incendios iniciados por combustibles a base de hidrocarburos u otros compuestos en todas las condiciones ambientales
• Inmunidad a las soldaduras con arco
• Rechazo de falsas alarmas en todas las condiciones ambientales
• Mantenimiento mínimo para un funcionamiento sin problemas
• Software de PC y módulo de interfaz (FSIM) para gráficos de diagnóstico de fallas en tiempo real (RTG), y descarga de FirePics™ y registro de eventos
• Adecuado para una amplia variedad de aplicaciones

Para su correcta puesta en marcha se necesita lo siguiente:

TL-2055 – Lampara infrarrojo prueba de explosión para lugares peligrosos

SM4 – Montaje de acero inoxidable para detectores de flama serie FSX

SH-001 – Parasol de acero inoxidable para detectores de flama serie FSX
